KAZIK YÜKLEME DENEYİ
Kazık yükleme deneyi Jet Grout , fore kazık ve çakma kazıkların hesaplanan taşıma kapasitesini ve yük-oturma davranışını sahada test etmek ve yapılan tasarımların doğruluğunu kontrol etmek maksadıyla yapılan bir uygulamadır. Kazık yükleme deneyi tüm dünyada yaygın olarak kullanılır. Kazık yükleme deneyleri ASTM-D 1143’e uygun olarak yapılmaktadır.
KAZIK YÜKLEME DENEYİ
Kazık Yükleme testinin amacı; uygulanan statik yüklere karşı verilen tepkinin belirlenmesidir.

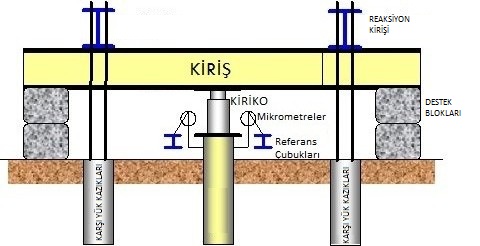

Kazık Yükleme Deney sistemi:
Test Kazığı, Karşı yük (Reaksiyon kazıkları), Hidrolik kriko, Kiriş, ve komparatör (mikrometre) den oluşmaktadır.
KAZIK YÜKLEME DENEYİNDE YÜK UYGULAMA YÖNTEMLERİ
Kazık Yükleme Deneyi Test Kazığına Uygulanacak düşey basınç yükleri, yük miktarına bağlı olarak iki sistemle yapılabilir. a) Ölü yük ( beton blok, inşaat demiri vb.) kullanılarak b-) Çekme kazıkları kullanılarak, Kazık Yükleme deneyinde Bahsedilen yöntemlerden biriyle elde edilen düşey deney yükü hidrolik kriko veya krikolarla deney kazığına esneme meydana getirmeyecek şekilde uygulanır. Deney kazığı imalattan sonra üst kısmında zayıf beton varsa kırılıp temizlenir ve yeni bir betonarme kazık kafası oluşturulur. Kazık kafası üstüne yükü eşit dağıtmak için uygun kalınlıkta sac plaka ve uygulanacak yüke göre yeterli sayıda hidrolik kriko konulur. Deneyde kullanılan tüm reaksiyon kirişleri, çekme kazığı kiriş bağlantı elemanlarının, uygulanan basınç ve çekme yüklerini karşılayabilecek ebatlarda olmasına dikkat edilmelidir. Çekme kazıkların da uygun yeterli sayıda donatı kullanılır. Bu donatılarla reaksiyon kirişleri arasındaki bağlantı yeterli kaynak yapılarak oluşturulur. Ölü yük kullanılarak test yapıldığında kullanılan ölü yük, deney yükünün %10 fazlası olup, deney yükünün uygulanması sırasında sistemin stabilitesine dikkat edilir. Deformasyon (Oturma-Kalkma) Ölçüm, Cihaz ve Yöntemleri Deney kazığının deformasyonları, kazığın iki tarafına yerleştirilen ve kazıktan en az 2,50m mesafeye mesnetlenen referans kirişlerinden ölçülür. Referans kirişleri, rijit çelik kirişler olup kirişin bir ucu sıcaklık değişimlerinden dolayı oluşacak uzunluk değişimi nedeniyle hareketli mesnet yapılır.
KAZIK YÜKLEME DENEYİ YÜKLEME PROSEDÜRÜ Standart Yükleme Prosedürü
Göçme durumu oluşmazsa tekil kazıklar beklenen kazık dizayn yükünün %200’üne kadar, kazık grupları ise %150’sine kadar yüklenir. Yük kademeleri dizayn yükünün %25’i kadardır. Her yük kademesinde oturma hızı 0.25mm/saat ‘in altına düşene kadar fakat 2 saatten fazla olamamak üzere yük sabit tutulur. Kazık veya kazık grubunda göçme meydana gelmemesi ve bir saatlik oturmanın 0.25mm’den fazla olmaması durumunda toplam yük 12 saat sonra kaldırılır, bu durum gerçekleşmezse toplam yük 24 saat kazık veya kazık grubuna uygulanır. Gerekli bekleme zamanından sonra, %25’lik kademeler ve 1’er saatlik beklemelerle toplam yük boşaltılır. Kazıkta göçme olması durumunda göçmenin oluştuğu yük kademesinde kazık ortalama çapının %15’i kadar oturmalara izin verilir ve boşaltmaya geçilir.
